Informações do datamatrix
$1(01,02) – Caractere de Início
01(03,04) – Início do DUN14
17891112071787(05,18) – DUN14
10(19,20) – Inicio do Batch
00000000000(21,31) – Pedido
00(32,33) – Sequência
0000000(34,40) – Ordem
21(41,42) – Início do número de série
1059(43,46) – Horário de impressão
0228(47,50) – Sequencial da data de impressão
0001(51,54) – Número da etiqueta
obs: os números entre parênteses são as posições onde se encontra a informação indicada.
 |
Na opção para a TUSA, será impresso o código UCC no lugar do DUN14. |
|
No lugar do pedido, sequência e ordem será preenchido com o número 0. |
Caixa Externa

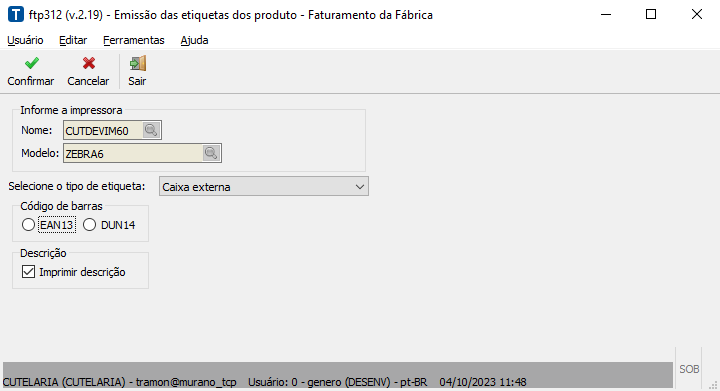

Para imprimir uma etiqueta na opção caixa externa, informe no programa a impressora e o modelo que será impresso a etiqueta, conforme o exemplo:
Após selecionar o tipo da etiqueta, informe qual o código de barras será impresso, DUN14 ou EAN13, também informe se deseja imprimir a descrição do produto na etiqueta. Após informar essas opções, será aberto a tela para informar a opção de tamanho da etiqueta.
Opções de tamanho e tipo da etiqueta
- Em duas colunas – com código sequencial – tamanho 105×47
- Datamatrix e código do item
- Datamatrix e código do item – TUSA
- Em duas colunas – com código sequencial e datamatrix – tamanho 105×47
Caixa Externa – DUN composição

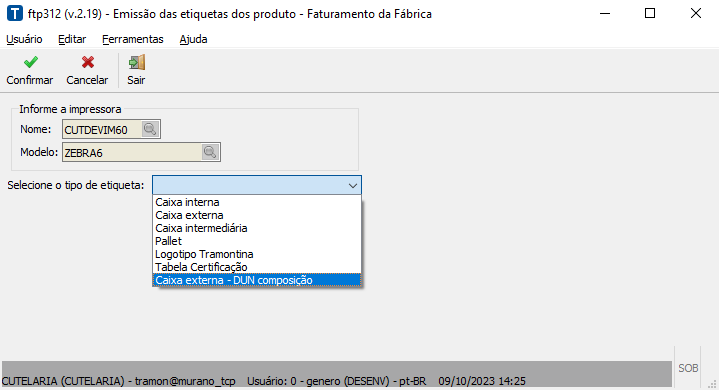

Para imprimir essa etiqueta, vá na caixa de opções e selecione caixa externa – DUN composição
Essa etiqueta possui o DUN14, EAN13, datamatrix e os componentes do item, segue o modelo.
Etiqueta para empilhamento
Para imprimir essa etiqueta, vá na caixa de opções e selecione Etiqueta para empilhamento
 |
Esta etiqueta está disponível apenas para a Tramontina Multi |
Modelo da etiqueta:
Caso o item em questão esteja cadastrado com o pallet com tratamento no ftp011 – Tipo de pallet, será adicionado o texto “*** PALLET COM TRATAMENTO ***”, conforme abaixo:
